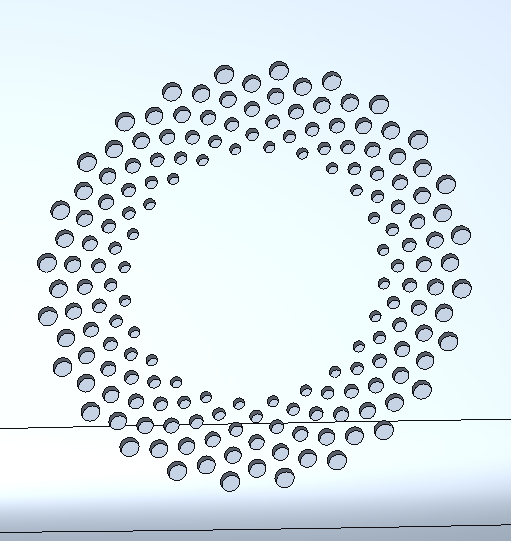

CREO：环形网孔阵列方法记录

原创 教程

creo· 阵列· 教程· 建模· 网孔· 孔

9赞|3评论|1866人气|5收藏|2024-11-28 18:20:28

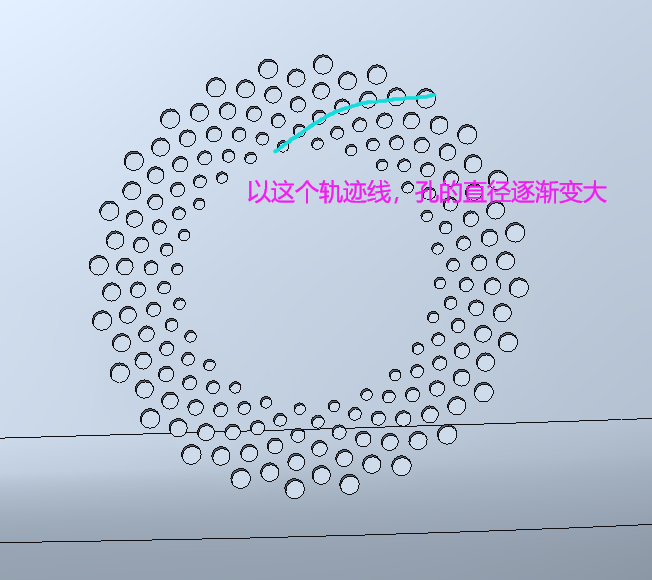

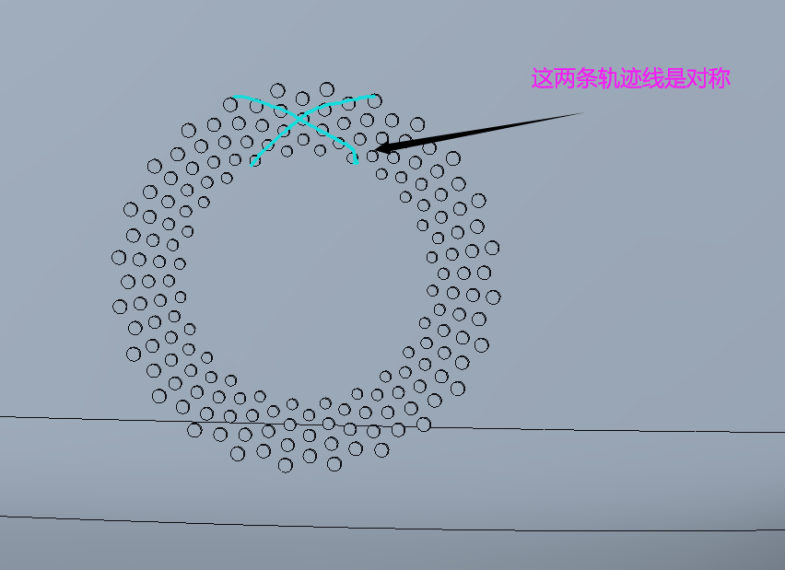

1.圆孔轨迹分析

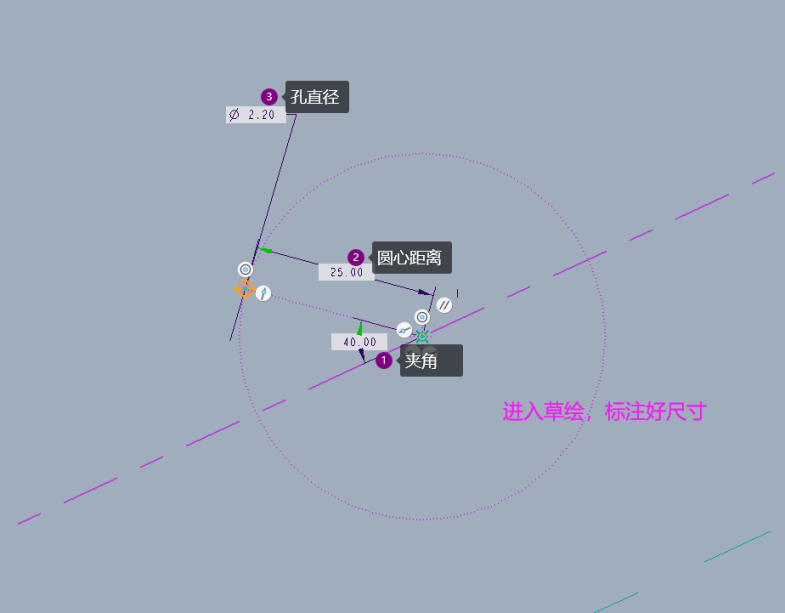

2.拉伸孔：进入草绘截面

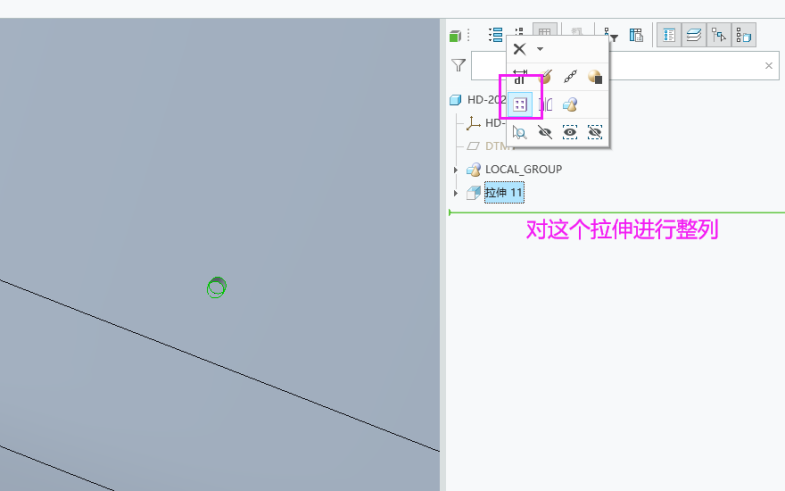

3.拉伸阵列

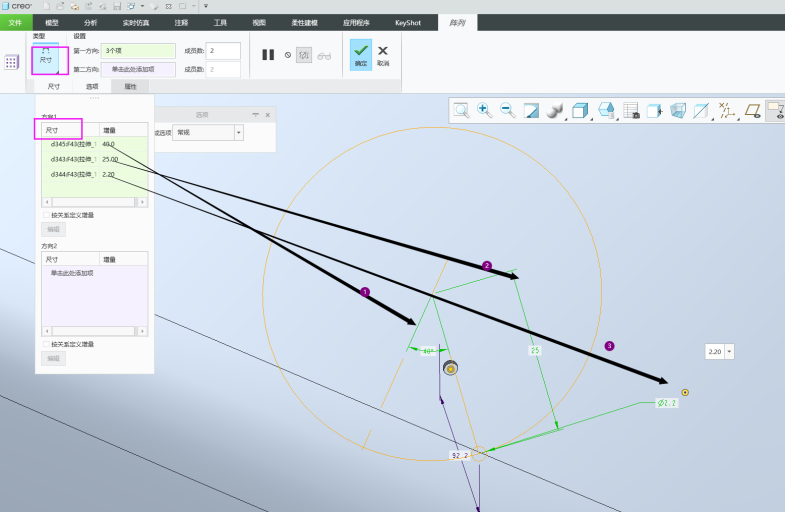

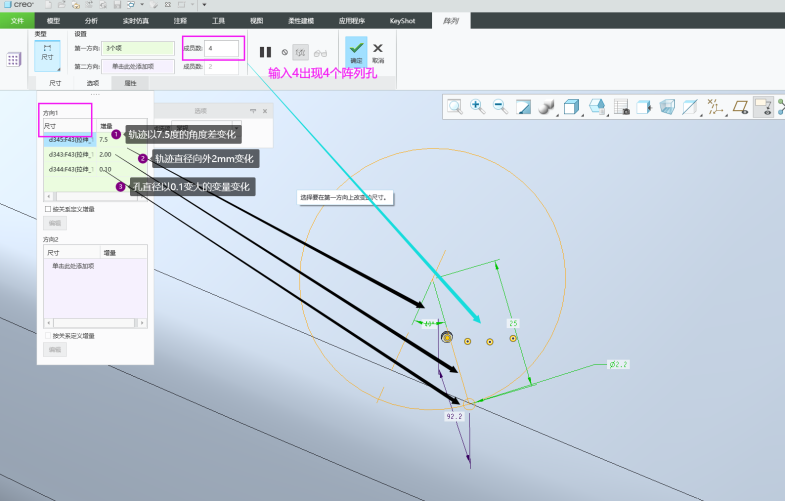

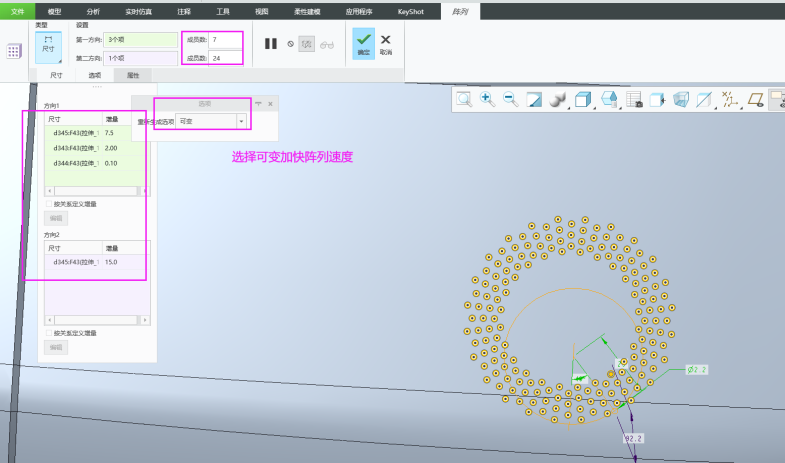

4.尺寸阵列：第一个方向，用ctrl分别添加三个尺寸

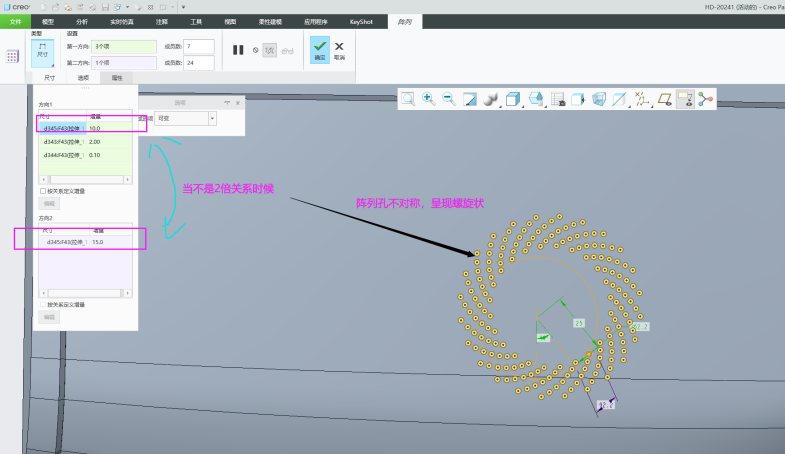

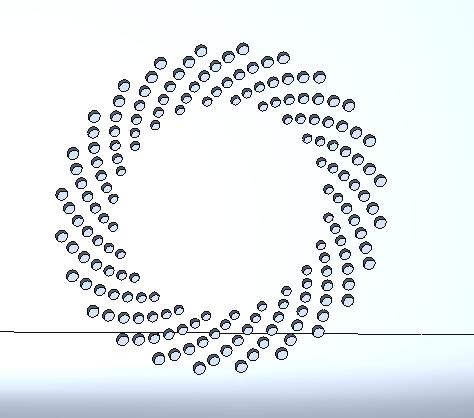

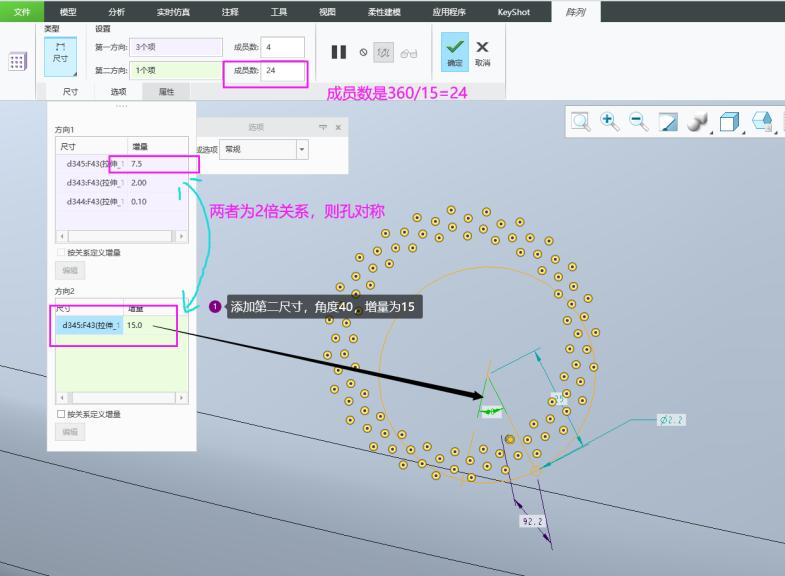

23d44335d537b7c0db3c01fb551b9c8.png5.尺寸阵列：第二个方向，添加角度尺寸
