制作产品设计蓝图/线稿图

355|59评论|45001人气|764收藏|2022-05-03 17:29:38

截屏2022-04-03 上午1.43.22.png截屏2022-04-03 上午1.44.01.png截屏2022-04-03 上午1.44.09.png截屏2022-04-03 上午1.44.16.png截屏2022-04-03 上午1.43.34.png截屏2022-04-03 上午1.43.53.png

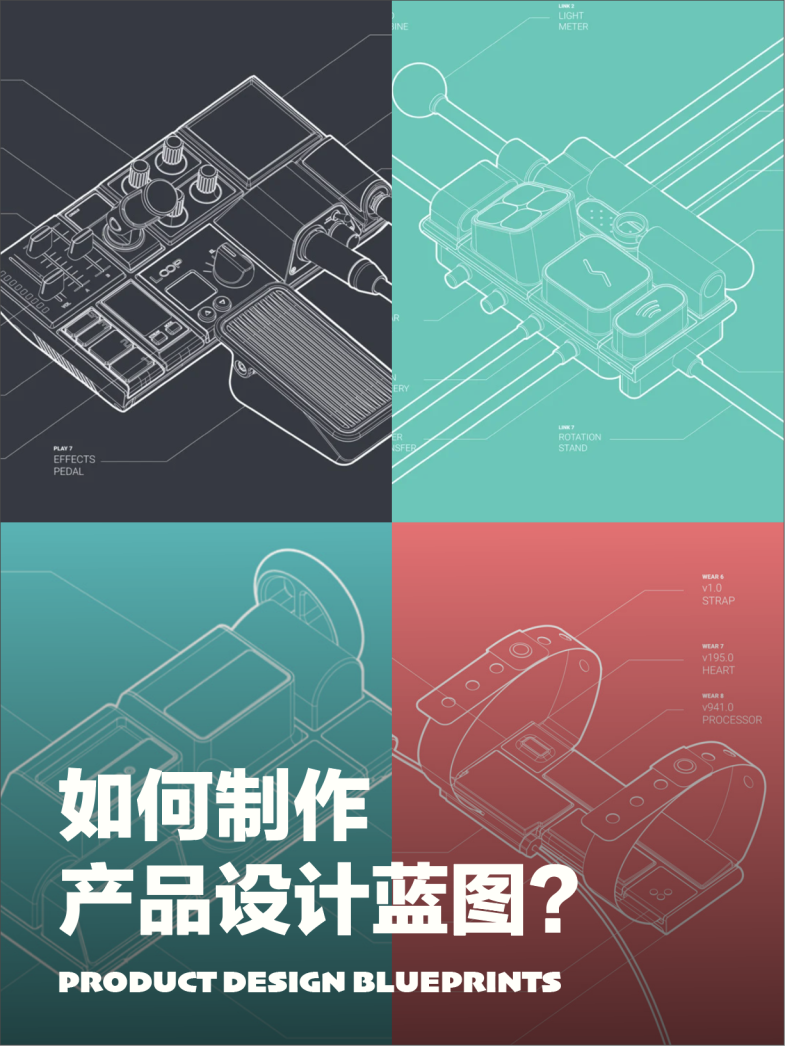

设计师在制作作品集/为甲方阐述设计方案的时候需要将自己设计的产品通过可视化的手段更好呈现。炫酷的蓝图/blue prints也能成为一个加分项。

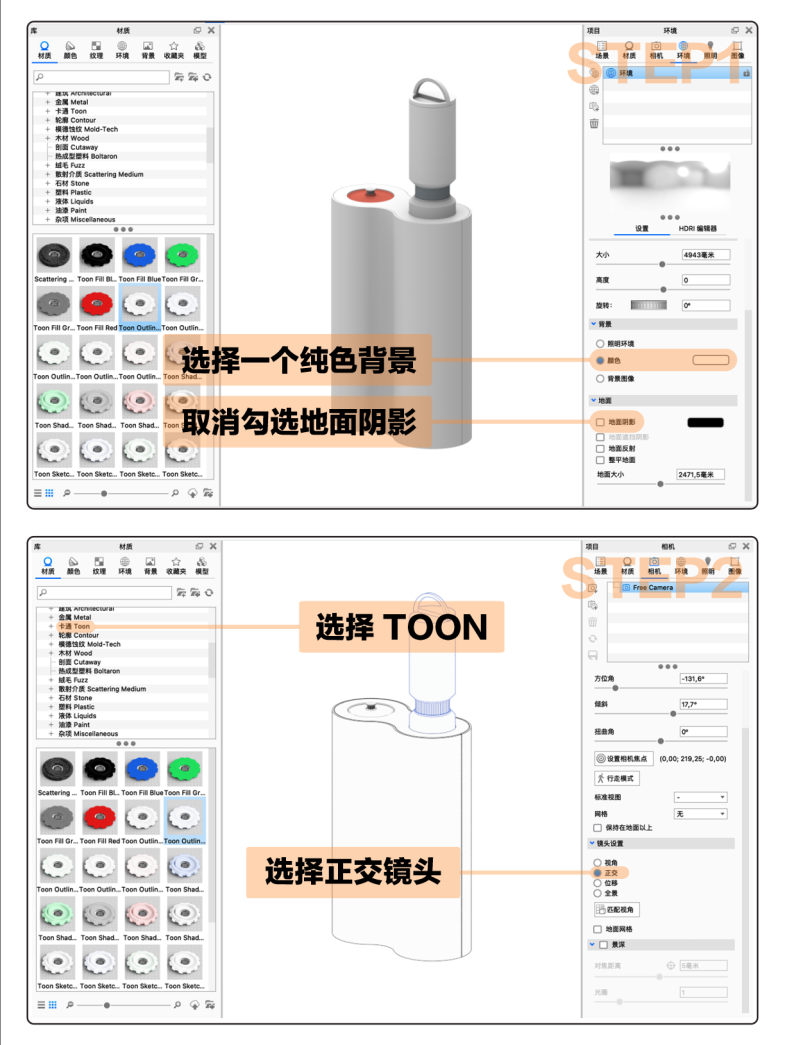

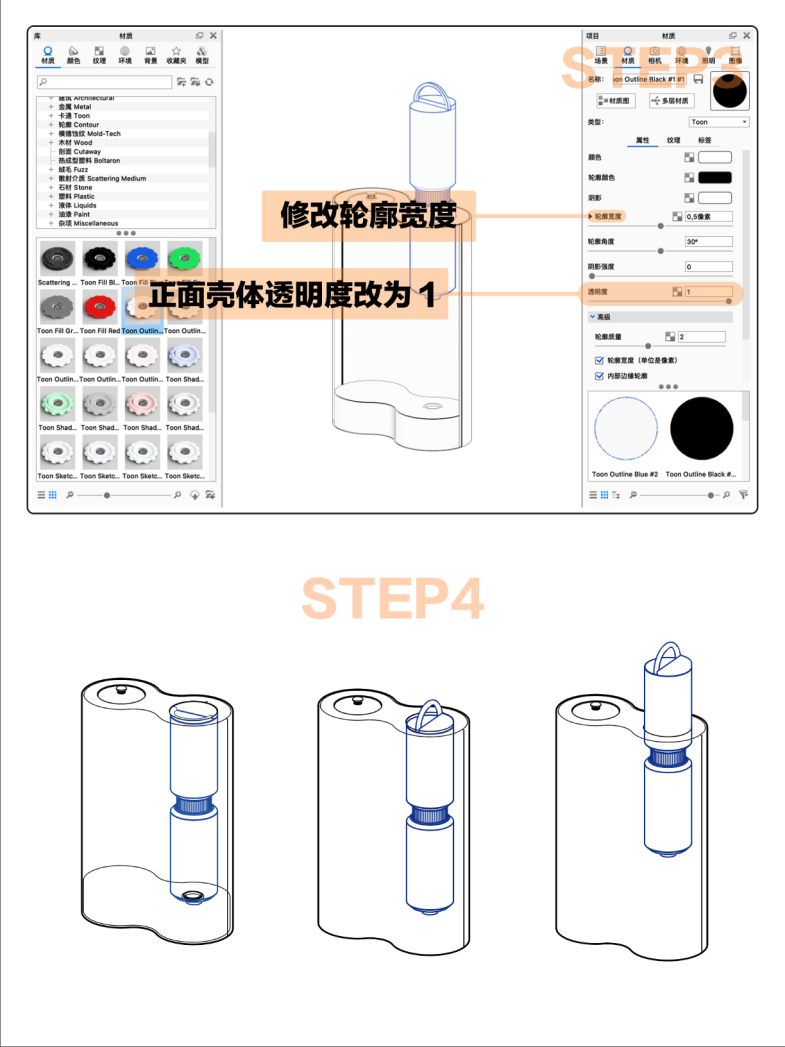

🟠 p2-p3为操作步骤,将模型导入keyshot然后选择一个纯色的背景,取消地面阴影选项,在勾选正交模式(蓝图一般不需要透视)。找到材料“Toon/卡通”为模型添加之后可以调节材质(选择合适的轮廓宽度和颜色,如果需要看到内部的结构则需将遮挡物透明度调为1)

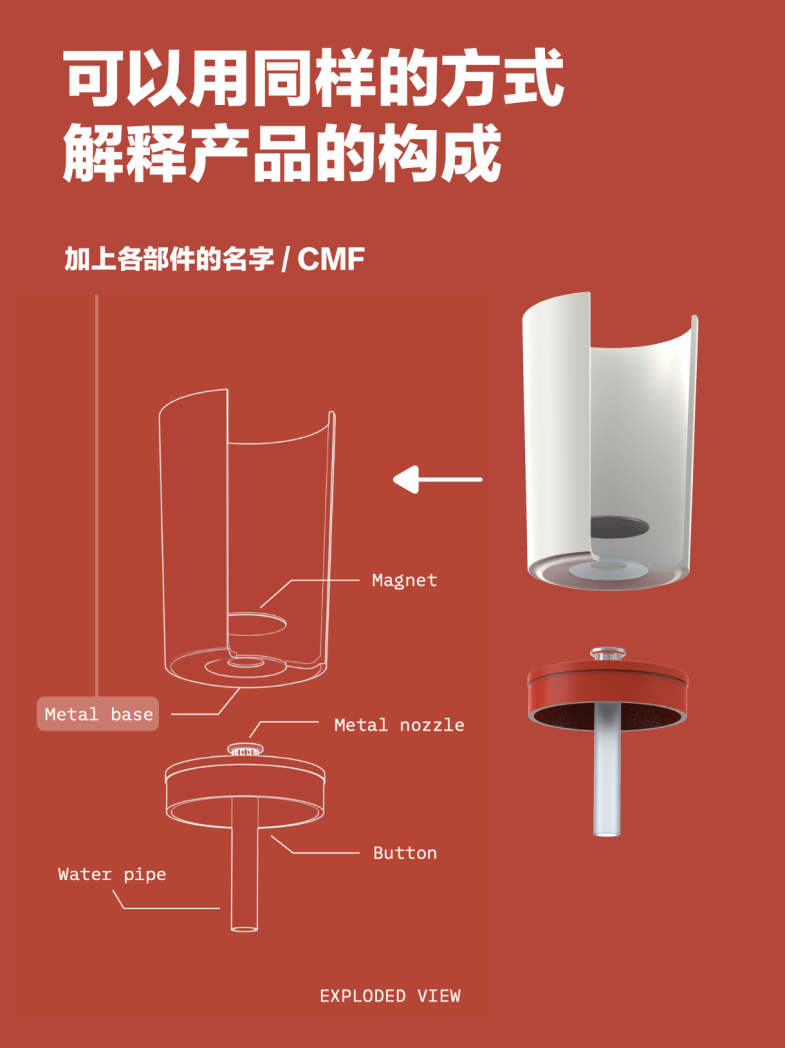

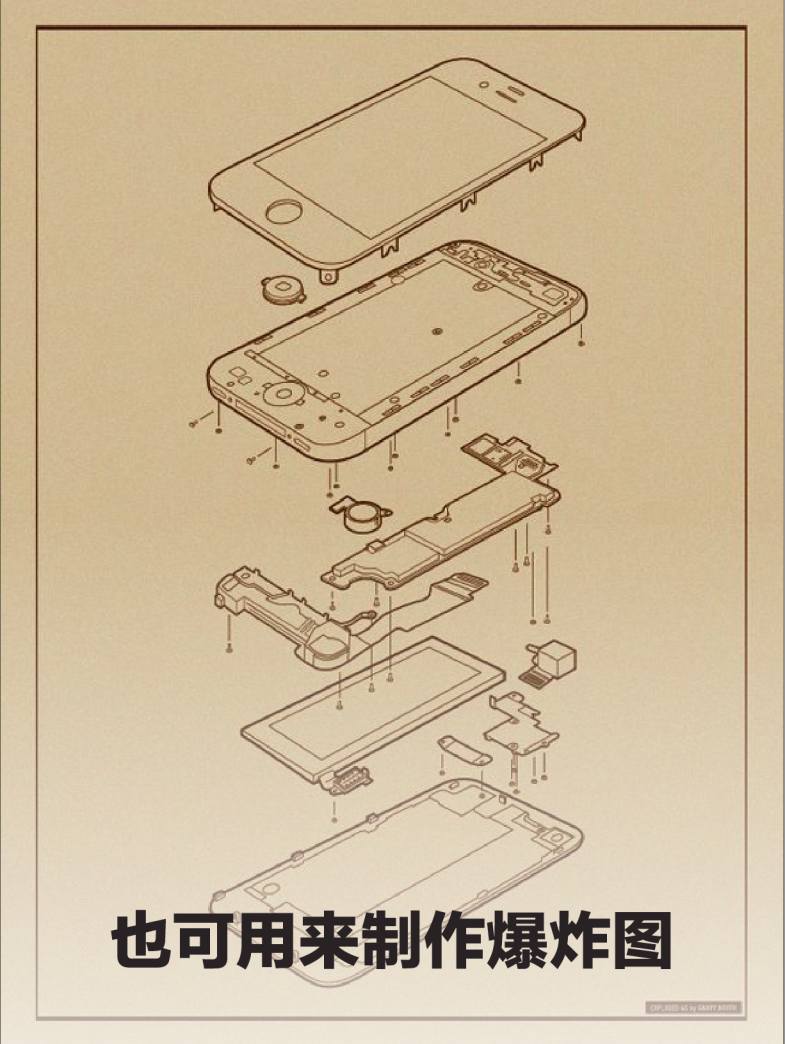

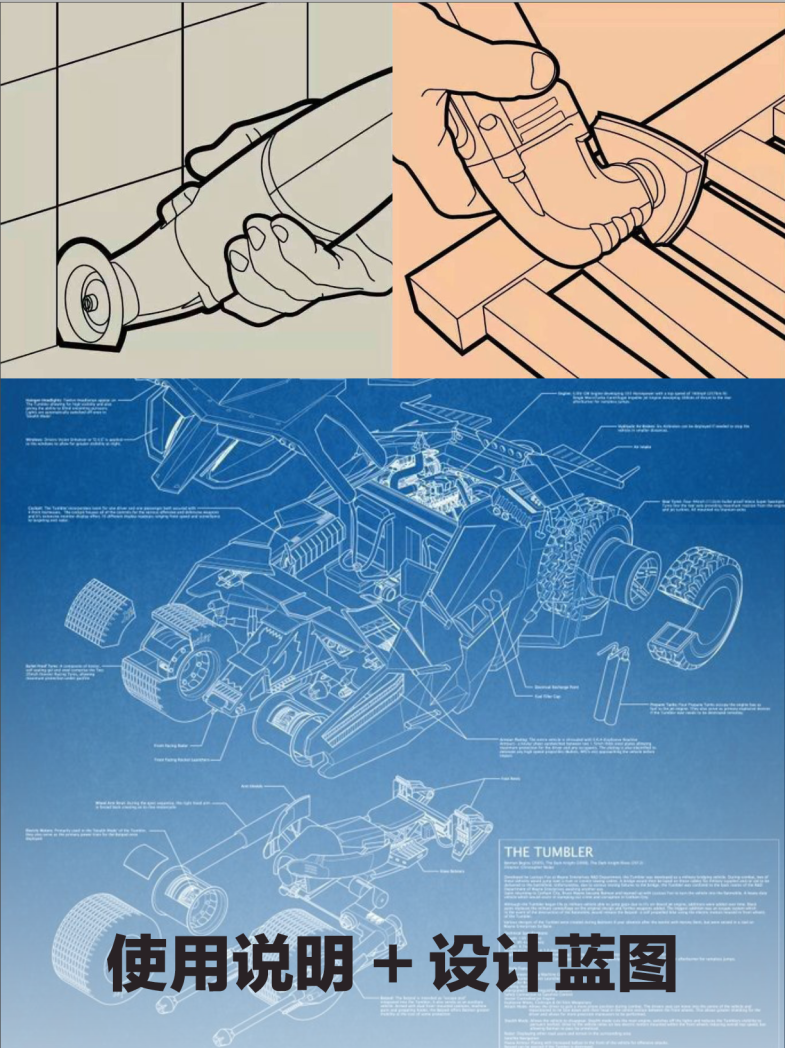

导出的线稿可以用平面软件(AI,PS,ID)进行标注,同样的方式也可用于制作爆炸图(p5),产品使用流程/说明书(p6),结构/成分展示(p7)。


赞赏

小小心意,大大鼓励

764收藏文章 355赞起来+1

CHENKAI ZHANG

数码智能 · 广东省 深圳市 宝安区

热门文章

查看更多

留言板(59

添加表情
登录后评论 添加图片
    最新 最热
    : ) 2024-01-17
    举报 回复 1

    作蓝图过渡到渲染效果的 图感觉很nice啊

    红豆泥 2023-11-03
    举报 收起回复 1

    哈哈 之前老用这招假装草图给客户提案

    CHENKAI ZHANG 作者 2023-11-05
    举报 回复
    嘿嘿
    我也说一句
    明子造物 2023-01-19
    举报 回复 3

    突然想到用犀牛的“建立2D图面”导出.ai格式比图片或png更灵活??

    丶郝尚真Gallo! 2022-09-29
    举报 回复

    奇了,参考图明显是nurbs导出的线稿,都能看到nurbs分面的方式。然后后面来了个keyshot渲染,你不觉得你渲染出来的跟人家的不一样嘛。

    徐tu~ 2022-08-17
    举报 回复

    嗯,这玩意不是犀牛就能做吗

    用户名最多 2022-06-16
    举报 收起回复

    这这这怎么导出啊 渲染不出来哎

    CHENKAI ZHANG 作者 2022-06-16
    举报 回复
    是渲染效果不好还是不能倒出?👀
    用户名最多 2022-06-20
    举报 回复
    回复 CHENKAI ZHANG 作者 : 找到原因了 原来是开了透明度所以没渲出来
    CHENKAI ZHANG 作者 2022-06-21
    举报 回复
    回复 用户名最多: 哈哈哈哈哈破案了
    我也说一句
    莫名 2022-06-01
    举报 收起回复 2

    评论区是没一个人知道犀牛可以直接导出线框图到AI

    阿信 2022-06-01
    举报 回复
    C4D也可以,挺好用
    古德 2022-06-01
    举报 回复
    犀牛 非常赞同,KS渲染的时间更加久,不方便
    啦啦啦 2022-06-02
    举报 回复 1
    犀牛输入Make 2D 直接导出线稿输出各种格式
    游鱼戏墨 2022-07-02
    举报 回复 2
    大神们请问犀牛导出线框图到ai怎么减少它内部的结构线,有些产品我导出来太复杂了
    线都快组成一个面了
    飞机飞到马德里 2022-08-15
    举报 回复
    回复 游鱼戏墨: 我也是
    让猪飛亿会 2022-08-16
    举报 回复
    把里面的隐藏不就好了,在直接复制粘贴线框到ps,ai
    一米九差一点· 2023-02-13
    举报 回复 9
    各有优劣吧,Rhino可以导出矢量图,可编辑性更高,但也会因为模型曲面质量导致线条混乱冗杂;Keyshot实际也是去做线框渲染,渲染直出效果好,导出前可编辑性非常强,个性化设计程度高,但渲染过程比较耗费时间,后期无法进行矢量编辑
    CHENKAI ZHANG 作者 2023-02-13
    举报 回复 2
    回复 一米九差一点·: 你这分析的就很到位👍
    我也说一句
    领低保的老陈 2022-06-01
    举报 回复 1

    你是我的神!!!

    黑兔子绅士 2022-05-31
    举报 收起回复 1

    你 是 我 的 神!

    CHENKAI ZHANG 作者 2022-05-31
    举报 回复
    哈哈哈过奖
    我也说一句
    王建南 2022-05-28
    举报 收起回复

    请教一下,这个篇文章介绍的内容,是基于keyshot软件吗?

    CHENKAI ZHANG 作者 2022-05-28
    举报 回复
    嗯嗯是的
    王建南 2022-05-28
    举报 回复
    回复 CHENKAI ZHANG 作者 : 感谢感谢
    我也说一句
    咕噜咕噜银 🦄 2022-05-26
    举报 收起回复

    大神可以出一期硅胶渲染图吗

    阿海 2022-06-18
    举报 回复
    硅胶可以用半透明试试
    我也说一句
    羅生門 2022-05-25
    举报 收起回复

    悟了

    CHENKAI ZHANG 作者 2022-05-25
    举报 回复
    (⁎⁍̴̛ᴗ⁍̴̛⁎)
    我也说一句
    42℃ 2022-05-23
    举报 收起回复

    这是在普象第一次评论,哈哈哈,太感谢了,差点都放弃了ks了的,哈哈哈哈

    CHENKAI ZHANG 作者 2022-05-23
    举报 回复
    嘿嘿 (⁎⁍̴̛ᴗ⁍̴̛⁎)
    我也说一句
    2022-05-21
    举报 收起回复

    怎么导出线稿

    CHENKAI ZHANG 作者 2022-05-21
    举报 回复
    颜色调透明只留下边缘轮廓 然后导出png alpha通道勾选
    我也说一句
    2night 2022-05-20
    举报 收起回复

    不同环境会影响效果吗,我用过TOOP材质,但是KS里给的轮廓实际渲染出来会非常细甚至看不见,请问这是什么原因呢

    2night 2022-05-20
    举报 回复
    toon
    CHENKAI ZHANG 作者 2022-05-20
    举报 回复
    回复 2night: yes
    CHENKAI ZHANG 作者 2022-05-20
    举报 回复
    toon材质里面可以直接调节轮廓粗细和阴影的 我自己测试应该是不受影响的 预览和渲染最终效果是一样的
    2night 2022-06-08
    举报 回复
    回复 CHENKAI ZHANG 作者 : 谢谢解答,我这应该是有bug了
    我也说一句
